Los 10 puntos clave principales del marco durante la instalación de la estructura de acero

Ⅰ. Instalación de columna de acero para la construcción de estructura de acero

1.Secuencia de instalación de la columna de acero:

① Fundación de la base → ② Enlace → ③ Azulamiento → ④ Corrección → ⑤ Fiesta final

2. Método de instalación de la columna de acero:

(1)Estableciendo:

UNA.Control de elevación:

En este proyecto de construcción de acero estructural, las piezas de hierro y las \"barras medias \" se controlan de acuerdo con la profundidad de la boca de la taza de concreto, la elevación del fondo de la columna de acero y la elevación incrustada en el centro del fondo de la boca de la copa durante la construcción De la base de concreto (barras de acero φ30), la elevación de la superficie superior de \"refuerzo medio \" se basa en la elevación del fondo de la columna de acero, y el error de elevación de las piezas de hierro se controla en ± dentro de 1 mm.

Para garantizar que la columna de acero esté incrustada en la base de precisión y firmementeφEn el 30 \"Refuerzo medio \", suelde una placa de acero con un grosor de 20 en la parte inferior de la columna de acero en forma de H, como se muestra en la figura a continuación.

Al instalar la columna de acero estructural, limpie primero la boca de la copa de la base y verifique el control de elevación incrustado \"Refuerzo medio \" en la base（ΦLa altura real de 30 barras de acero) no es necesaria porque la elevación incrustada en la construcción de la base se ha controlado con precisión, y no se necesita una almohadilla de hierro adicional. El método es simple, rápido y eficiente para el tratamiento de los pies de la columna de acero. La construcción es rápida y la fuerza es razonable. Cuando se levanta la columna, se puede ajustar libremente en varias direcciones cuando la elevación no cambia.

B.Antes de la instalación, las líneas de referencia del eje vertical y horizontal del plano de base se colocarán en la parte superior de la boca de la copa mediante un cubo de tinta de carpintería como la línea de instalación y posicionamiento de la columna de acero.

(2) Enlace y elevación de columnas:

R. Después de que la columna de acero ingrese al sitio, la columna de acero se organizará de acuerdo con la posición del plan de elevación, y el modelo y el número se verificarán para ver si son correctos. La posición plana de la columna de acero después de ingresar al sitio se muestra en la siguiente figura.

B. Antes de que se levante la columna, se debe dibujar una línea horizontal con pintura al óleo roja de 2300 mm hacia arriba desde la parte inferior de la columna, para volver a verificar el dato de elevación del plano antes y después de la instalación y fijación.

C. La instalación de la columna pertenece al elevación vertical. Para mantener la columna suspendida cae y facilitar el posicionamiento, el punto de unión se determina en la parte inferior del soporte. Para evitar que los bordes y esquinas afilados del borde de la columna dañen la cuerda de elevación durante el elevación, el cinturón de goma del automóvil viejo se usa para separar y cubrir el borde y la cuerda de elevación de la esquina. Preste atención a la vinculación firme y fácil de eliminar.

D. Escalera de acero temporal y el accesorio de instalación de pernos de alta resistencia de la plataforma de trabajo se deben atender en la columna de acero.

E. Para evitar el balanceo libre de la columna suspendida, se debe usar la cuerda de cáñamo para atar la parte superior del fondo de la columna como una cuerda de restricción y ajustar la dirección.

F. Según las condiciones del sitio, se adopta el método de rotación para el elevación

Después de que los preparativos antes de la elevación estén listos, el elevación de la prueba se llevará a cabo primero. Cuando la altura de la columna de acero está a 200 mm por encima del suelo, el elevación se detendrá para verificar si el aparejo es firme y si la grúa es estable. Después de confirmar que no hay problema, la grúa se puede dirigir que se levante lentamente, gire hacia la parte superior de la boca de la copa y luego descienda lentamente. Cuando la distancia entre la parte inferior de la columna y la posición de diseño es de 40-100 mm, ajuste las dos líneas de referencia del cuerpo de la columna y la base para alcanzar la posición precisa, diríjase a la grúa a descender a la posición y fije temporalmente la Columna con cuña de acero (o cuña de madera) y cuerda de viento para quitar el gancho.

• Método de puntos clave de rotación:

El método de levantar la columna girando la columna alrededor de la base de la columna se llama método de rotación, como se muestra en la Figura A a continuación. Cuando la columna se eleva mediante el método de rotación, para mejorar la eficiencia de elevación, cuando la columna de acero ingresa al sitio, el punto de unión de la columna, el centro de la base de la columna y el centro de la base de la copa deben colocarse en el Arco con el punto de parada de la grúa como el centro y la distancia desde el punto de parada hasta el punto de unión (es decir, el radio de giro de la columna), como se muestra en la Figura B a continuación.

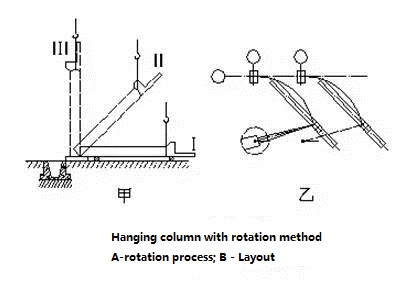

El elevación de la columna de acero se muestra en la figura a continuación:

(3) Corrección preliminar de la columna:

La columna debe corregirse al costado con una gran desviación primero, y luego al costado con una pequeña desviación.

UNA.La corrección de la columna generalmente incluye la posición del plano, la elevación y la perpendicularidad.

B. Cuando la columna de acero se eleva en su lugar, es una alineación única y, en general, no necesita la corrección del plano. Para la elevación de la columna, se ha utilizado antes de todo φ El \"refuerzo medio\" incrustado puede controlar con precisión la elevación. En general, solo necesita ser revisado, y no es necesario corregirlo. Por lo tanto, la corrección de la columna de acero es principalmente para corregir la verticalidad y volver a verificar la elevación.

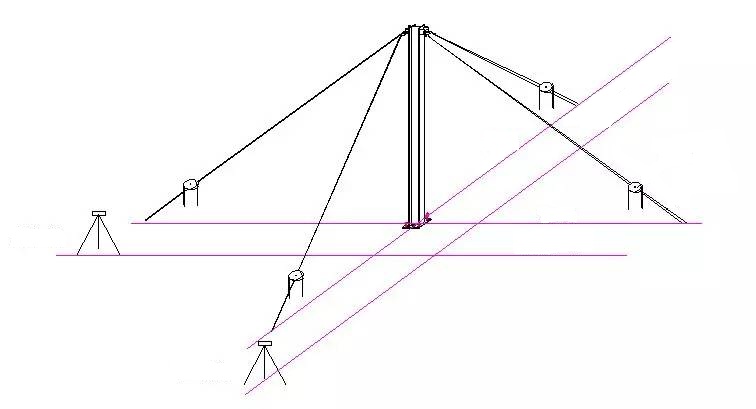

C. En este proyecto, se observa la perpendicularidad de la columna y se utilizan dos teodolitos para la medición y la corrección.

• Primero, coloque el teodolito en un lado de la columna, alinee el cable central longitudinal con la línea de base de la base de la columna y luego fije los tornillos de la placa horizontal.

•Mida la línea central de la columna y observe de abajo hacia arriba. Si la línea central vertical está alineada, es decir, la columna es vertical. Si no está alineado, la columna se ajustará hasta que esté alineada con la línea central longitudinal de teodolito.

•Mida la línea horizontal de la misma manera para que la línea central del otro lado de la columna sea perpendicular al eje horizontal de la línea de base. Después de colocar la columna con precisión, la columna se puede solucionar.

•Corrección de verticalidad de la columna de acero: se usan la varilla del tornillo de ajuste de distancia y la cuña de acero. Debido a la pequeña superficie de contacto del lado largo de la columna, la placa base se establece durante la construcción. Los detalles son los siguientes.

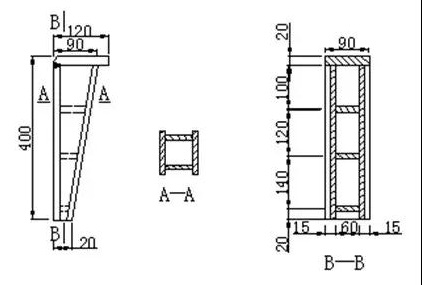

La dimensión de fabricación de la cuña de acero se muestra en la figura a continuación:

(4) Alineación final y fijación de columnas de acero:

Después de que la columna de acero se eleva en su lugar, la corrección de la columna implica principalmente el ajuste de la elevación y la corrección de la verticalidad; El método de corrección puede usar herramientas comocuerda de viento, Jack, palanca y cuña de acero (o cuña de madera) para aplicar la fuerza vertical y la fuerza lateral de tira, sacudir, soporte y curva a la columna de acero.

Ajuste la verticalidad, el eje de posicionamiento y la elevación de la columna. Después de confirmar la corrección, la brecha entre la columna de acero y la boca de la copa de la base se verá con concreto de piedra fina C40. Se prefiere el material de lechada de alta resistencia expansiva.

Ⅱ Protección de los componentes del sitio:

1) La descarga de componentes debe tener cuidado para evitar daños y evitar la colisión y extrusión entre los miembros.

2) Los miembros se apilarán en orden en el sitio designado, y el número de capas apiladas por vigas de acero no debe exceder las 3 capas para evitar que los miembros apreten y deformación.

3) Antes de izar, se debe limpiar el aceite, el sedimento y el polvo en la superficie de los componentes.

Ⅲ La colocación de componentes y los requisitos para el sitio

1) Al descargar, los componentes se descargan directamente cerca de la posición de instalación y dentro del radio de rotación de la grúa. Marque el número claramente con una pluma de color clara para facilitar el levantamiento.

2) Los componentes se colocan en orden en el sitio, y una cierta brecha se reserva entre los componentes adyacentes para facilitar la unión.

3) El sitio debe ser sólido y plano, y los componentes no se contaminarán debido a la lluvia y la nieve, y el vehículo con nivel de 30 toneladas se puede caminar.

Ⅳ Instalación del edificio de estructura de acero

Preparación antes de elevar la columna de acero:

Antes de izar la columna de acero, la cuerda del viento del cable debe estar atada al cuerpo de la columna. El punto de elevación debe estar en la posición del soporte, y la cuerda de doble cable debe configurarse y hacia abajo, y el anillo de ajuste se puede controlar para ser calificado antes de ingresar al siguiente trabajo. Antes de izar la columna de acero, el eje de posicionamiento, el eje de base y la elevación, el tamaño de la abertura de la copa y la altura del estándar inferior de la columna de acero deben inspeccionarse y entregar y aceptar. El número, la dimensión del contorno, la posición del orificio del tornillo y el diámetro de la columna de acero se revisarán exhaustivamente. Después de confirmar que cumple con los requisitos de los dibujos de diseño, dibuje la línea central de instalación y la línea de elevación del extremo inferior de la columna de acero.

Ⅴ Elevación de columna de acero

(1) Método de instalación de la columna de acero

Antes de levantar la columna de acero, el tablero de madera se fijará en el pie de la columna para evitar daños al pie de la columna y otras estructuras.

Se utiliza la cuerda de alambre de acero especial de elevación para la unión de la columna de acero. La madera o la hoja de goma se utilizarán para evitar daños a la columna de acero.

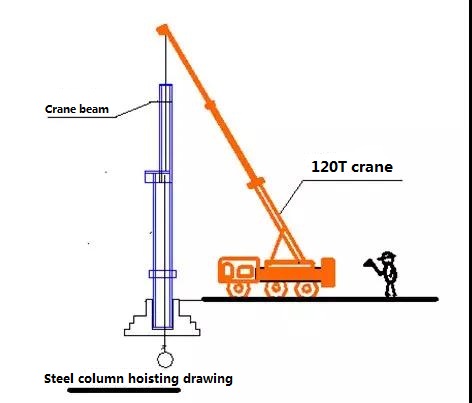

La columna de acero está instalada por una grúa de camión 25T. Cuando se levanta la columna de acero, la grúa debe engancharse y girar el brazo mientras levanta la columna de acero para que la columna de acero sea vertical lejos del suelo.

(2) Ajuste de posicionamiento y fijación temporal

Cuando la columna de acero se levanta a 200 mm por encima de la boca de la taza base, será estable y caerá lentamente en la boca de la taza base. Evite golpear el borde de concreto de la boca de la copa durante la caída. Después de la implementación, use una regla de ángulo especial para verificar, ajuste la columna de acero para que su línea de posicionamiento coincida con el eje de posicionamiento de la base. Se requiere que tres personas operen el ajuste, una persona mueve la columna de acero, una persona ayuda a estabilizarse y la otra persona realiza la prueba. El error de posicionamiento se controla dentro de 2 mm.

(3) Al ajustar la elevación de la columna de acero, coloque el hierro de la almohadilla en la parte inferior de la base de la copa, use el nivel para superar la elevación de la placa inferior de la columna de acero como la elevación superior del hierro de la almo La elevación después de que la columna de acero esté en su lugar puede cumplir con los requisitos de elevación del diseño, marcar el punto de datos de elevación en el cuerpo de la columna y luego usar el nivel para medir la elevación de la instalación después de que se instale en su lugar.

(4)La verticalidad de la columna de acero debe serpreliminarajustado por la regla de nivel. Luego, se usan dos teodolitos para observar desde ambos lados de la columna al mismo tiempo, y el ajuste se lleva a cabo confiando en la cuerda del viento del cable. Como se muestra en la figura a continuación:

Diagrama del ajuste de verticalidad de la columna de acero

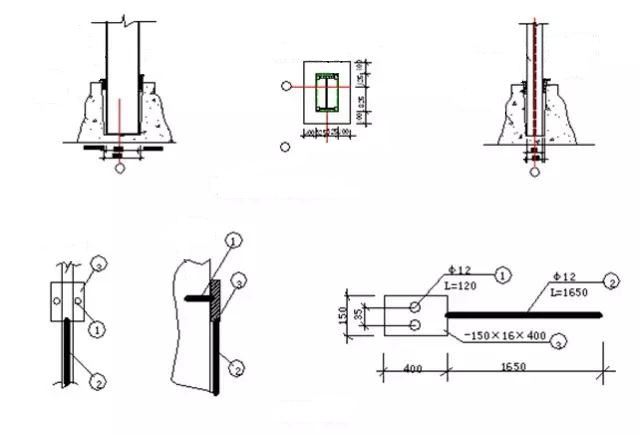

(5) Después del ajuste, use ocho cuñas de hierro para colocar el espacio entre la parte inferior de la columna de acero y la base de la boca de la copa, y luego soldar la columna para hacerlo estable.

Ⅵ Instalación del haz de acero

Las vigas de acero deben apilarse en orden en el sitio para este trabajo de acero en la construcción. Los durmientes deben colocarse en el medio de cada capa de vigas de acero. Se seleccionan dos puntos de elevación para la elevación del haz de acero en ambos lados del centro de gravedad del haz de acero. Los dos puntos de elevación deben estar a 800 mm del soporte y la mitad del tramo, y la distancia entre los dos puntos de elevación debe aumentarse de acuerdo con la longitud del haz de acero.

Para garantizar la seguridad y evitar que el borde afilado del haz de acero corte la cuerda de alambre de acero, el cable de alambre de acero debe estar protegido, el ángulo de la eslinga no debe ser inferior a 450 y el haz de acero debe estar directamente atado y enrollado con la cuerda de alambre de acero o levantada con un accesorio especial.

Antes de izar el haz de acero, instale la cuerda de seguridad en el haz de acero. Al izar, cuelgue dos cuerdas deslizantes en ambos extremos del haz de acero. Dos personas tiran de dos cuerdas deslizantes respectivamente. La velocidad de elevación del haz de acero debe ser lenta. Para garantizar la seguridad, el personal no debe estar directamente debajo del haz. Las bolsas de tela especialmente utilizadas para colocar pernos de alta resistencia se colocan en ambos extremos del haz de acero. Cuando el haz de acero se eleva por encima de la posición, el haz de acero se coloca en su lugar. La velocidad de caída del haz de acero se controla a 3 m / min. Dos instaladores están dispuestos en ambos extremos del cabezal de la columna de acero para prepararse para la instalación del haz de acero. Cuando el haz de acero está cerca de la posición de sugerencia, dos instaladores deben sostener la brida superior del haz de acero con las manos respectivamente, arrastre el haz de acero a la posición de sugerencia y prepararse para instalar los pernos de alta resistencia.

Ⅶ Instalación de la estructura de retención y el brac de esquina de soportee

1) Instalación de la correa del techo: cuando el acero estructural principal forma una sección de marco, la correa del techo se eleva al haz principal del techo con una grúa e instalada manualmente. La correa también se puede meter manualmente sobre el techo con una cuerda sintética blanca para la instalación. Después de la instalación de Purlin, el soporte de Purlin se instala a tiempo.

2) Instalación de la purin de pared: cuando la estructura principal forma una sección de marco, el personal de construcción se encuentra en la plataforma de andamio y tira de la correa de la pared a la posición de instalación con una cuerda integral blanca.

3) Instalación de la parrilla de la esquina: después de que el cuerpo principal está soldado, el aparato óptico está conectado.

Ⅷ Medición y corrección de la columna de acero

Corrección de verticalidad de la columna de acero

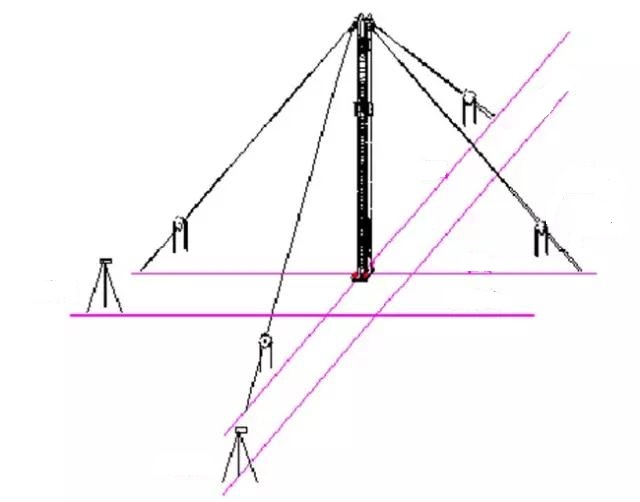

Cuando la columna de acero se instala y correge, se configuran dos teodolitos en la línea de control con una traducción de 90 grados de 1 metro entre sí, y los operadores de teodolito observan la pequeña regla de acero en la parte superior de la columna, miden la desviación del acero del acero columna y dirigir la corrección.

UNA.COntrol La verticalidad de la columna de acero entre las primeras juntas de elevación.

B. SLa calibración de la columna TEEL se divide en cuatro pasos:

calibración inicial durante el endurecimiento inicial;RecalibraciónAntes del endurecimiento final; Seguimiento y monitoreo durante el proceso de soldadura; Medición del resultado final después de la soldadura.

La perpendicularidad se puede controlar aproximadamente con un nivel largo antes del endurecimiento inicial, y se puede corregir con precisión después de que se forme el marco. Después de la soldadura, la nueva prueba se llevará a cabo, y los resultados de la medición se compararán con los de ajuste final, para ser la base de la próxima construcción.

C. Método de medición de verticales de la columna de acero C

Corrección inicial: la perpendicularidad de la columna de acero espreliminarajustado con una regla de nivel.

Corrección precisa de la columna de acero Perpendicularidad: una cuadrícula de columna se utiliza como sección de instalación para el elevación del marco principal hasta que se complete el elevación de tres secciones completas continuas

Después de que se forma todo, se puede insertar la corrección de medición. Se utilizan dos teodolitos para observar desde ambos lados de la columna al mismo tiempo, y la cuerda del viento se usa para la corrección y el ajuste.

Ⅸ Encuesta de estructura de acero

2) Control de elevación de la columna de acero

Según el punto de referencia de elevación de la capa plana donde se encuentra la columna de acero, el valor de desviación de la elevación horizontal de la columna de acero se mide con el medidor de nivel y la corrección se dirige.

3) Medición del haz de acero

Después de que la columna de acero se eleva y corregirá, el punto de control de +1.00m se medirá a cada columna de acero de acuerdo con el nivel del sitio como base para la transferencia vertical de elevación y la elevación de la instalación del haz; Apare la línea central del haz de acero en la superficie del haz de acero.

El eje de control se mide al cuerpo de la columna para controlar el desplazamiento de posición del haz; La precisión de la elevación del haz se controla de acuerdo con el punto de control de la elevación de la columna. Configure el teodolito en la plataforma del piso y luego mire el ángulo transversal al eje del haz correspondiente. Apunte a la línea central de la superficie superior del haz al otro extremo con teodolito para ver si el número coincide con el eje del haz.

Cálculo de los datos de encuestas y altos

En este proyecto, el método de consulta automática por computadora se utiliza para calcular la encuesta y los datos de alumnos. Los pasos específicos son los siguientes:

1) El establecimiento del modelo de datos

En primer lugar, de acuerdo con las coordenadas de diseño y la relación de dimensión de cada edificio en el dibujo de diseño, el eje del edificio, el eje del edificio, la línea de control que se elevan, etc., se dibujan en AutoCAD de acuerdo con la proporción, y se establece el modelo de datos.

2) Consulta de datos de encuesta y elevación

Después de dibujar el modelo de datos de la encuesta, los datos de la encuesta en loft, como el ángulo y la distancia entre la base conocida (pila de control del eje, el eje lofted, etc.) y la línea de control que se considera lofted utilizando el comando de DIST de AutoCAD .

3) Ventajas de la consulta automática de la computadora

El método de consulta automática por computadora se utiliza para obtener los datos de medición y posicionamiento requeridos. No solo es conveniente calcular, sino que también tiene alta precisión. La precisión de la distancia se puede establecer en 0.1 mm, 0.01 mm y la precisión del ángulo a 0.0 \", 0.00 \" o superior según la situación real.

Ⅹ Construcción de perno de alta resistencia

1.PReparación antes de la instalación

1) Prueba e inspección del perno de alta resistencia

Prueba de coeficiente antideslizante

El proyecto adopta los pernos de alta resistencia de la Clase 10.9 Hexagon grandes. La prueba de coeficiente antideslizante de pernos de alta resistencia se realizará tomando el grosor más representativo de la placa en el proyecto para la prueba, y se realizarán tres grupos.

El tamaño de la placa de la muestra es el siguiente:

Prueba de fuerza axial

Seleccione aleatoriamente los pernos que se instalarán en el sitio de construcción, y se seleccionan 8 conjuntos de pares de pernos para la inspección en cada lote.

2) Transporte y almacenamiento de pernos de alta resistencia

transporte

El fabricante de la forma, el tamaño y las condiciones técnicas del par de conexión de pernos de alta resistencia serán fabricados y suministrados por el fabricante de acuerdo con Batch, con certificado de fábrica y par de conexión de pernos de alta resistencia, que deberán cumplir con las disposiciones de los estándares nacionales GB1228-1231- 84 y GB3632-3633-83. Pernos de alta resistencia con hexágono grande para la estructura de acero

El par de conexión consiste en un perno, una tuerca y dos arandelas. La combinación de uso cumplirá con los estándares nacionales, y el par de conexión de pernos de alta resistencia se suministrará con almacenamiento y transporte en el mismo lote.

El par de conexión de perno de alta resistencia se instalará y se colocará ligeramente durante la carga, descarga, transporte y almacenamiento para evitar que la caja de embalaje se dañe o dañe.

Almacenamiento de almacén de pernos de alta resistencia

1. El par de conexión de perno de alta resistencia se limpiará de acuerdo con la especificación, el número de lotes y la fecha de suministro de la caja de embalaje, y se mantendrá en el almacén interior, y la acumulación no será superior a 3 capas. Se evitará la contaminación a prueba de humedad interior, a largo plazo, seco, óxido y suciedad, y se evitará que el coeficiente de par cambie. La capa inferior debe estar a más de 300 mm por encima del nivel del suelo.

2. Al instalar en el sitio, se emitirá la cantidad de pernos de alta resistencia requeridos el día. El resto debe mantenerse correctamente. No lo ponga en el desorden, dañe el hilo y se contamina con la suciedad.

3. Antes de usar el par de conexión de perno de alta resistencia a largo plazo, se realizará nuevamente una inspección de calidad integral. Si se encuentra algún fenómeno anormal después del desempaquetado, el estándar de inspección se realizará de acuerdo con las disposiciones relevantes de las Normas Nacionales GB1228-1231-84 y GB3632-3633-83. Se puede usar después de ser calificado.

3) Gestión de la construcción de pernos de alta resistencia

1. Gerente de construcción

Al llevar a cabo la construcción de este perno de alta resistencia, primero se determinará primero que el administrador de pernos de alta resistencia es responsable de la gestión de proyectos, la gestión de calidad y la orientación del personal de construcción.

2. Gestión del clima (condiciones climáticas)

En principio, no se realizará ninguna operación durante las lluvias y las nevadas. Si la lluvia o la caída de la nieve se producen durante la operación, la velocidad se acelerará para bloquear las inacabadas

3. Gestión de la superficie de fricción

Antes de apretar, la superficie de fricción se inspeccionará primero. Si hay accesorios para reducir la capacidad de rodamiento de la superficie de fricción, como el óxido, el aceite, la pintura y los residuos, el cepillo de metal, el papel de lija y la llama de acetileno de oxígeno se utilizarán para la eliminación.

4) Construcción de pernos de alta resistencia

1. Apretado final de pernos temporales

Antes de insertar pernos de alta resistencia, se deben usar pernos temporales para apretar la conexión con fuerza, si los materiales de las piezas de conexión están doblados o deformados, se corregirán.

Si la diferencia de agujeros está dentro de 2 mm, puede ser corregido por cortador.

Si la diferencia de agujeros excede los 2 mm, los métodos de tratamiento razonables, como el reemplazo del panel, se adoptarán en función de la consulta con el personal de gestión, y no se permiten el corte de gas y el enrollamiento.

2. Inserción de pernos de alta resistencia

La tuerca y la junta del perno de alta resistencia deberán prestar atención a la dirección de instalación e instalar de acuerdo con la siguiente figura.

Al insertar pernos, preste atención para no unir óxido, polvo, aceite, etc. a los pernos. Además, no forje en el orificio del perno durante la construcción para evitar dañar el hilo.

3. Apretado inicial

Después de bloquear los pernos de fijación temporales, confirme la compacidad de los componentes.

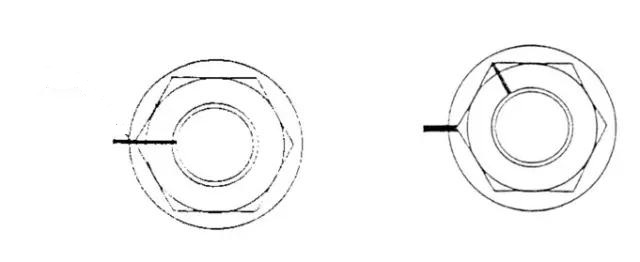

Después del apriete inicial, marque con el marcador blanco a través de la tuerca del perno, la junta y la componesNuevo Testamento.

Cuando se usa la llave de inspección, aunque el sonido del par puede confirmarse por el sonido de contacto, es fácil endurecer demasiado si el mecanismo continúa aplicando la fuerza, por lo que debe tenerse en cuenta.

4) Aprendizaje final

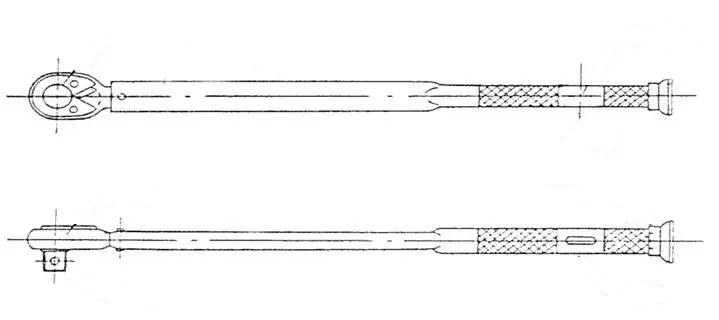

Después del apriete inicial, use una llave de fijación especial para bloquear hasta que el cuello esté roto.

En principio, los pernos insertados el mismo día se atornillarán el mismo día.
